Cách chọn máy hàn theo đường kính dây, điện cực và chu kỳ tải của máy

Hỏi: Jasic có thể hướng dẫn tôi cách thức chọn máy hàn theo đường kính dây, điện cực và chu kỳ tải của máy?

Trả lời:

Để đảm bảo cho quá trình hàn thuận lợi, một trong những bước quan trọng hàng đầu là lựa chọn đường kính dây hàn, điện cực, chu kỳ tải của máy giúp cho máy hàn phát huy tối đa hiệu suất làm việc.

Bảng dưới đây sẽ giúp bạn cần biết đường điện cực mình đang sử dụng có thể làm việc trong khoảng dòng bao nhiêu.

Dòng hàn với điện cực hàn que
Đường kính que và loại	2.4mm	3.2mm	4mm	4.8mm	6.4mm
6010, 6011	40-85	75-125	110-165	140-210	210-315
6013	40-90	80-130	105-180	150-230	250-350
7018	60-100	110-165	150-220	200-275	320-400



Dòng hàn, điện áp đối với dây hàn phần 2
Đường kính dây	1.8mm	2mm	2.4mm	2.8mm	3.2mm
Dây hàn lõi thuốc	22-36V 200-495A	23-33V 250-510A	24-36V 355-615A	N/A	26-32V 375-640A



Dòng hàn, đường kính kim hàn
Loại điện cực vonfram và đường kính	1.6mm	2.4mm	3.2mm	4.8mm	6.4mm
Hợp kim 2%	50-140	125-200	150-325	300-340	–
Thuần chất	60-90	125-160	190-240	260-320	330-450



Dòng hàn, đường kính kim hàn
Loại điện cực vonfram và đường kính	1.6mm	2.4mm	3.2mm	4.8mm	6.4mm
Hợp kim 2%	50-140	125-200	150-325	300-340	–
Thuần chất	60-90	125-160	190-240	260-320	330-450



Lựa chọn theo chu kỳ tải của máy

Một trong các điều cần chú ý khi chọn máy hàn đó là quan hệ dòng hàn – chu kỳ tải. Chu kỳ tải đó là khoảng thời gian máy hàn có thể làm việc trong thời gian 10 phút. Ví dụ: một máy hàn có thể hàn với dòng 300A với chu kỳ tải 60% thì có nghĩa là nó có thể hàn liên tục trong 6 phút với dòng hàn 300A sau đó phải được nghỉ 4 phút để đảm bảo máy không bị quá nhiệt.

Khi chọn máy hàn que cần chú ý là hầu hết các que hàn đều chỉ có thể hàn liên tục dưới 2 phút là hết (Ngày nay hơn 80% các công việc hàn que sử dụng đường kính que 3.2mm, với que này chỉ mất 1 phút để hàn hết).

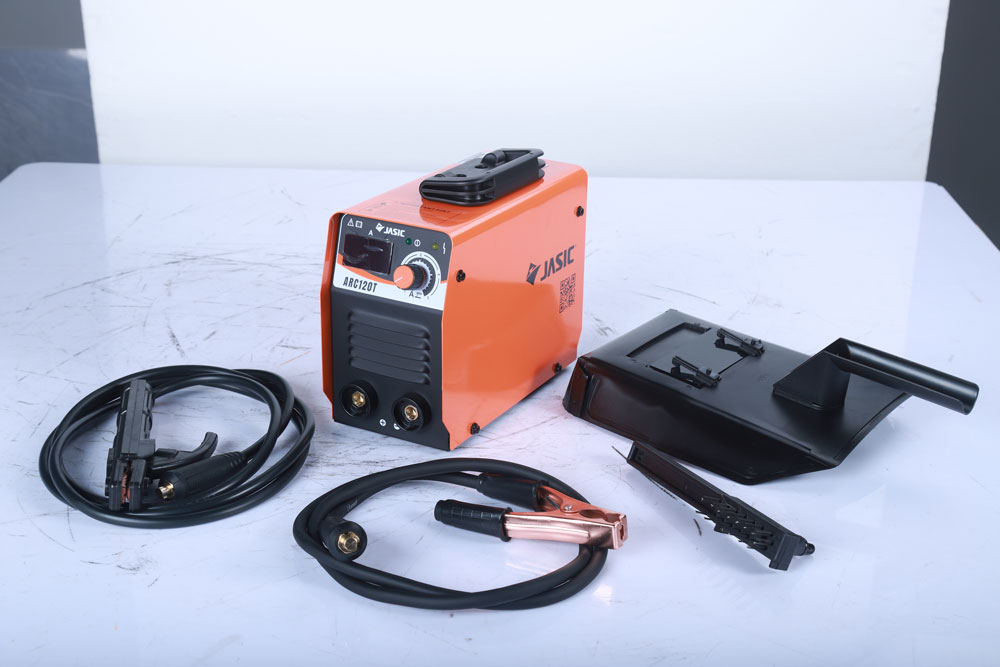

Có thể phân loại máy hàn theo yêu cầu công việc như sau:

– Công nghiệp nhẹ nói chung yêu cầu máy đáp ứng chu kỳ tải khoảng 20% với dòng ra là 230Amp hoặc nhỏ hơn.

– Với máy hàn công nghiệp yêu cầu máy đáp ứng chu kỳ tải từ 40%-60% dòng ra khoảng 300Amp hoặc nhỏ hơn.

– Với công nghiệp nặng yêu cầu máy có chu kỳ tải từ 60% đến 100% dòng ra thường lớn hơn 300Amp.
