Hàn FCAW, SMAW, GTAW, GMAW là gì? Giải thích chi tiết

Hàn FCAW là gì, hàn SMAW là gì, hàn GTAW là gì hay hàn GMAW là gì là những câu hỏi phổ biến của nhiều người khi tìm hiểu về công nghệ hàn hồ quang. Đây là các phương pháp hàn được sử dụng rộng rãi trong ngành cơ khí, chế tạo kết cấu thép và sản xuất công nghiệp.

Mỗi phương pháp hàn có nguyên lý hoạt động, loại điện cực và môi trường bảo vệ khác nhau. Việc hiểu rõ các thuật ngữ này giúp người thợ lựa chọn đúng công nghệ hàn, nâng cao chất lượng mối hàn và tối ưu hiệu quả sản xuất.

Bài viết dưới đây sẽ giúp bạn hiểu rõ hàn FCAW là gì, hàn SMAW là gì, hàn GTAW là gì và hàn GMAW là gì, đồng thời giải thích các tiêu chuẩn hàn và thuật ngữ phổ biến trong ngành cơ khí.

1. Các thuật ngữ hàn theo hiệp hội quốc tế

Trong ngành hàn, nhiều tiêu chuẩn và thuật ngữ được quy định bởi các tổ chức kỹ thuật quốc tế. Những tổ chức này xây dựng quy phạm kỹ thuật, tiêu chuẩn vật liệu và phương pháp kiểm tra chất lượng mối hàn.

1.1. AWS – Hiệp hội hàn Mỹ

AWS (American Welding Society) là hiệp hội hàn lớn nhất tại Hoa Kỳ. Tổ chức này ban hành nhiều tiêu chuẩn kỹ thuật áp dụng cho hàn kết cấu thép, quy trình hàn và kiểm tra mối hàn.

Các tiêu chuẩn AWS thường được sử dụng rộng rãi trong ngành xây dựng, chế tạo cơ khí và công nghiệp kết cấu.

1.2. ASME – Hiệp hội kỹ sư cơ khí Mỹ

ASME (American Society of Mechanical Engineers) là tổ chức ban hành tiêu chuẩn cho thiết bị áp lực và hệ thống cơ khí.

Các tiêu chuẩn ASME thường áp dụng trong:

• Chế tạo nồi hơi
• Bồn áp lực
• Thiết bị công nghiệp chịu áp lực cao

1.3. ASTM – Hiệp hội kiểm tra vật liệu Mỹ

ASTM (American Society for Testing and Materials) là tổ chức chuyên xây dựng tiêu chuẩn về vật liệu và phương pháp thử nghiệm vật liệu.

Trong ngành hàn, tiêu chuẩn ASTM giúp xác định:

• Thành phần vật liệu
• Tính chất cơ học của kim loại
• Phương pháp kiểm tra chất lượng mối hàn

1.4. API – Viện dầu mỏ Mỹ

API (American Petroleum Institute) là tổ chức tiêu chuẩn quan trọng trong ngành dầu khí.

Các tiêu chuẩn API thường được áp dụng trong:

• Chế tạo bồn chứa dầu
• Bể chứa nhiên liệu
• Kết cấu thép trong ngành năng lượng

2. Thuật ngữ hàn theo tiêu chuẩn quốc gia

Ngoài các tiêu chuẩn quốc tế, mỗi quốc gia cũng xây dựng hệ thống tiêu chuẩn kỹ thuật riêng cho ngành cơ khí và hàn.

2.1. KS – Tiêu chuẩn công nghiệp Hàn Quốc

KS (Korean Industrial Standard) là hệ thống tiêu chuẩn công nghiệp của Hàn Quốc. Các tiêu chuẩn này được sử dụng trong nhiều lĩnh vực như cơ khí, vật liệu và sản xuất công nghiệp.

2.2. JIS – Tiêu chuẩn công nghiệp Nhật Bản

JIS (Japanese Industrial Standard) là hệ thống tiêu chuẩn kỹ thuật của Nhật Bản. Trong ngành hàn, tiêu chuẩn JIS quy định vật liệu hàn, que hàn và quy trình kiểm tra chất lượng mối hàn.

2.3. ANSI – Viện tiêu chuẩn quốc gia Hoa Kỳ

ANSI (American National Standards Institute) là tổ chức điều phối các tiêu chuẩn kỹ thuật tại Hoa Kỳ.

ANSI phối hợp với nhiều tổ chức khác như AWS và ASME để xây dựng tiêu chuẩn cho ngành cơ khí và hàn.

2.4. DIN – Tiêu chuẩn kỹ thuật của Đức

DIN (Deutsches Institut für Normung) là hệ thống tiêu chuẩn kỹ thuật của Đức. Các tiêu chuẩn DIN thường được áp dụng trong sản xuất cơ khí chính xác và công nghiệp chế tạo.

3. Thuật ngữ hàn theo tiêu chuẩn quốc tế

ISO (International Organization for Standardization) là tổ chức tiêu chuẩn hóa quốc tế được sử dụng rộng rãi trong nhiều ngành công nghiệp.

Trong ngành hàn, tiêu chuẩn ISO quy định:

• Quy trình hàn
• Kiểm tra chất lượng mối hàn
• Tiêu chuẩn vật liệu hàn

Những tiêu chuẩn này giúp đảm bảo tính đồng nhất và chất lượng sản phẩm trong sản xuất toàn cầu.

Xem thêm: Máy hàn Laser Fiber

4. Thuật ngữ FCAW, SMAW, GTAW, GMAW theo phương pháp hàn

Trong ngành cơ khí, các phương pháp hàn thường được ký hiệu bằng các thuật ngữ viết tắt tiếng Anh. Những thuật ngữ này mô tả loại điện cực, môi trường khí bảo vệ và cơ chế tạo hồ quang.

Dưới đây là nội dung các phương pháp hàn FCAW, SMAW, GTAW, GMAW là gì phổ biến hiện nay.

4.1. Hàn FCAW là gì?

Hàn FCAW (Flux Cored Arc Welding) là phương pháp hàn hồ quang sử dụng dây hàn lõi thuốc dạng ống làm điện cực nóng chảy để tạo liên kết kim loại.

Trong quá trình hàn FCAW, hồ quang được tạo ra giữa dây hàn nóng chảy và vật hàn, nhiệt lượng của hồ quang làm kim loại nóng chảy và tạo thành mối hàn.

Một số đặc điểm của phương pháp hàn FCAW:

• Dây hàn có lõi thuốc bảo vệ hồ quang
• Không cần hoặc ít cần khí bảo vệ
• Tốc độ hàn nhanh
• Phù hợp hàn kết cấu thép và sản xuất công nghiệp

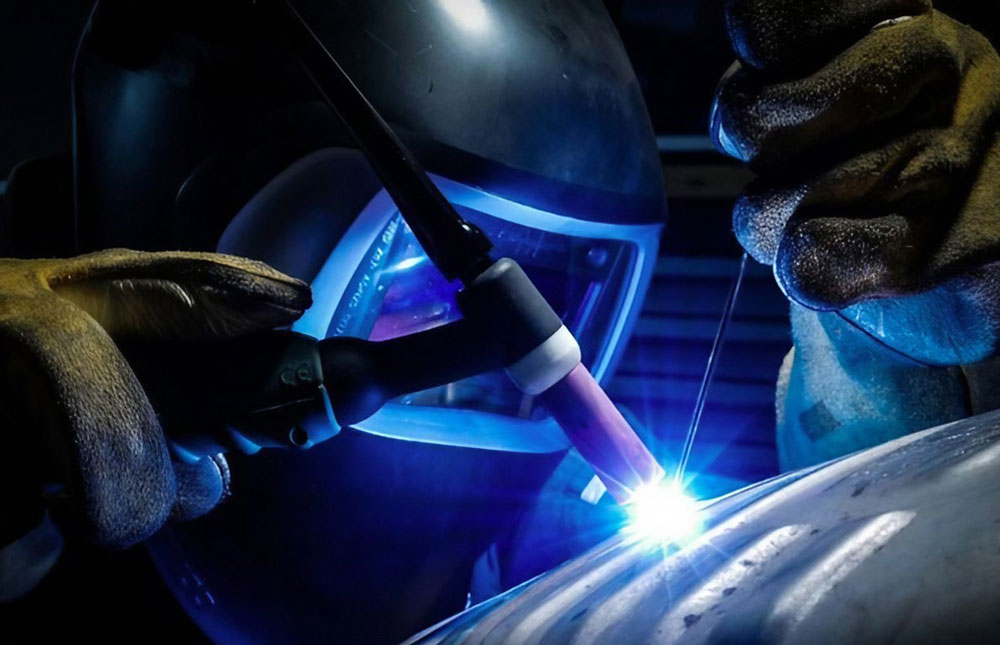

4.2. Hàn GMAW là gì?

Hàn GMAW (Gas Metal Arc Welding) là phương pháp hàn hồ quang kim loại trong môi trường khí bảo vệ. Phương pháp này sử dụng dây hàn nóng chảy liên tục và khí bảo vệ để tạo mối hàn.

Khí bảo vệ được cung cấp từ bên ngoài, thường là:

• Argon
• CO₂
• Hỗn hợp Argon + CO₂

Một số biến thể phổ biến của GMAW gồm:

• MIG (Metal Inert Gas)
• MAG (Metal Active Gas)
• Hàn CO₂

Hàn GMAW có ưu điểm tốc độ hàn nhanh và dễ tự động hóa, vì vậy thường được sử dụng trong sản xuất công nghiệp.

4.3. Hàn GTAW là gì?

Hàn GTAW (Gas Tungsten Arc Welding) là phương pháp hàn sử dụng điện cực tungsten không nóng chảy và khí bảo vệ để tạo hồ quang.

Phương pháp này thường được gọi là hàn TIG.

Trong quá trình hàn GTAW:

• Hồ quang được tạo giữa điện cực tungsten và vật hàn
• Khí Argon hoặc Helium bảo vệ bể hàn
• Có thể sử dụng que hàn bổ sung nếu cần

Ưu điểm của GTAW:

• Mối hàn đẹp và thẩm mỹ cao
• Kiểm soát hồ quang chính xác
• Phù hợp hàn inox, nhôm và kim loại mỏng

4.4. Hàn SMAW là gì?

Hàn SMAW (Shielded Metal Arc Welding) là phương pháp hàn hồ quang tay sử dụng que hàn có lớp thuốc bọc.

Khi que hàn cháy, lớp thuốc bọc sẽ tạo khí bảo vệ và xỉ hàn giúp bảo vệ bể hàn khỏi oxy hóa.

Đặc điểm của hàn SMAW:

• Thiết bị đơn giản
• Dễ thực hiện
• Phù hợp với sửa chữa và gia công ngoài trời

Phương pháp này thường được gọi là hàn que và được sử dụng rộng rãi trong ngành cơ khí.

4.5. Hàn SAW là gì?

Hàn SAW (Submerged Arc Welding) là phương pháp hàn hồ quang dưới lớp thuốc bảo vệ.

Trong quá trình hàn SAW:

• Hồ quang được tạo giữa dây hàn và vật hàn
• Hồ quang và kim loại nóng chảy được bảo vệ bởi lớp thuốc hàn dạng bột

Ưu điểm của SAW:

• Mối hàn có độ ngấu sâu
• Chất lượng mối hàn ổn định
• Phù hợp với kết cấu thép lớn và sản xuất công nghiệp.

5. Bảng so sánh các phương pháp hàn FCAW, GMAW, GTAW, SMAW

Các phương pháp hàn FCAW, GMAW, GTAW và SMAW đều thuộc nhóm hàn hồ quang điện nhưng khác nhau về điện cực, khí bảo vệ và ứng dụng. Bảng dưới đây giúp người đọc dễ hiểu sự khác biệt giữa các phương pháp hàn phổ biến này.

Phương pháp hàn	Tên đầy đủ	Điện cực	Khí bảo vệ	Đặc điểm chính	Ứng dụng phổ biến
FCAW	Flux Cored Arc Welding	Dây hàn lõi thuốc	Không cần hoặc dùng khí bổ sung	Tốc độ hàn nhanh, phù hợp kết cấu thép	Kết cấu thép, đóng tàu
GMAW	Gas Metal Arc Welding	Dây hàn nóng chảy	Argon, CO₂ hoặc khí trộn	Hồ quang ổn định, dễ tự động hóa	Sản xuất công nghiệp
GTAW	Gas Tungsten Arc Welding	Điện cực tungsten không nóng chảy	Argon hoặc Helium	Mối hàn đẹp, kiểm soát chính xác	Hàn inox, nhôm, kim loại mỏng
SMAW	Shielded Metal Arc Welding	Que hàn có thuốc bọc	Khí sinh ra từ thuốc bọc	Thiết bị đơn giản, dễ sử dụng	Sửa chữa, hàn ngoài trời

6. Câu hỏi thường gặp về các phương pháp hàn

Câu hỏi 1: FCAW và GMAW khác nhau như thế nào?

Trả lời: FCAW sử dụng dây hàn lõi thuốc, trong khi GMAW sử dụng dây hàn đặc và khí bảo vệ từ bên ngoài. FCAW thường phù hợp với kết cấu thép dày và môi trường làm việc ngoài trời, còn GMAW phổ biến trong sản xuất công nghiệp nhờ hồ quang ổn định.

Câu hỏi 2: GTAW có phải là hàn TIG không?

Trả lời: Có. GTAW chính là tên kỹ thuật quốc tế của hàn TIG. Phương pháp này sử dụng điện cực tungsten không nóng chảy và khí bảo vệ Argon để tạo hồ quang và mối hàn có độ thẩm mỹ cao.

Câu hỏi 3: SMAW có phải là hàn que không?

Trả lời: Đúng. SMAW là phương pháp hàn hồ quang tay sử dụng que hàn có thuốc bọc, thường được gọi là hàn que trong thực tế sản xuất.

Câu hỏi 4: Khi nào nên dùng FCAW thay vì GMAW?

Trả lời: FCAW thường được sử dụng khi:

• Hàn kết cấu thép dày
• Làm việc ngoài trời
• Cần tốc độ hàn cao

Trong khi đó GMAW (MIG/MAG) phù hợp hơn với sản xuất công nghiệp và hàn kim loại mỏng.

Hàn FCAW, SMAW, GTAW và GMAW là các phương pháp hàn hồ quang được sử dụng phổ biến trong ngành cơ khí và chế tạo kim loại. Mỗi phương pháp có nguyên lý hoạt động, loại điện cực và môi trường bảo vệ khác nhau, vì vậy phù hợp với từng loại vật liệu và yêu cầu kỹ thuật riêng.

Trong thực tế sản xuất, GTAW (TIG) thường được dùng khi cần mối hàn đẹp và độ chính xác cao, GMAW (MIG/MAG) phù hợp với sản xuất công nghiệp nhờ tốc độ hàn nhanh, FCAW thích hợp cho kết cấu thép và môi trường làm việc khắc nghiệt, còn SMAW là phương pháp đơn giản, linh hoạt và phổ biến trong sửa chữa hoặc thi công ngoài công trường.

Với những thông tin Jasic gửi đến trên đây, chúc bạn hiểu rõ hàn FCAW là gì, hàn SMAW là gì, hàn GTAW là gì và hàn GMAW là gì sẽ giúp người thợ lựa chọn đúng phương pháp hàn, tối ưu hiệu suất làm việc và đảm bảo chất lượng mối hàn trong quá trình gia công kim loại.
